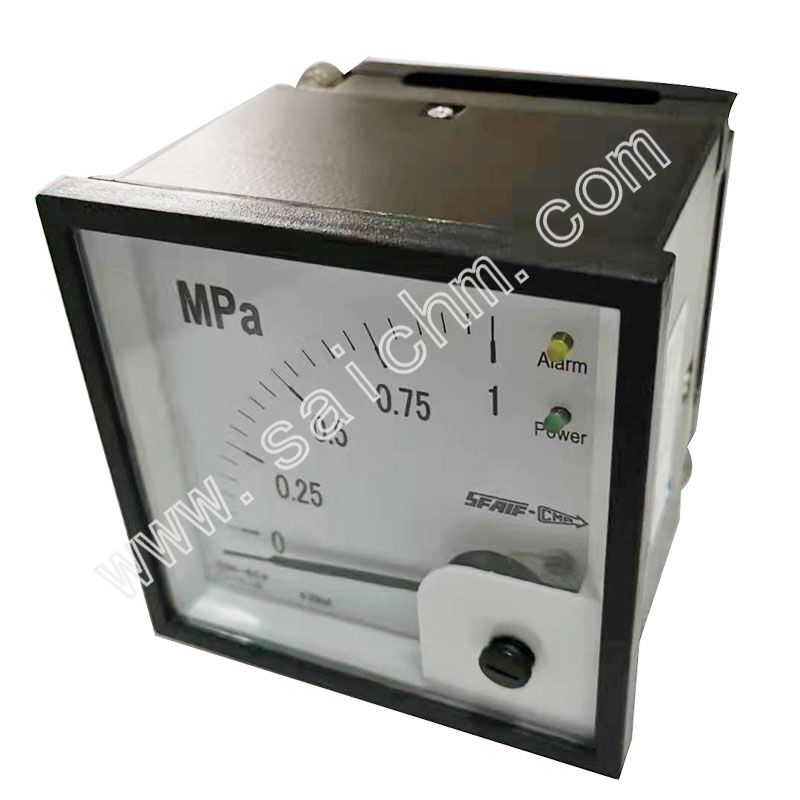

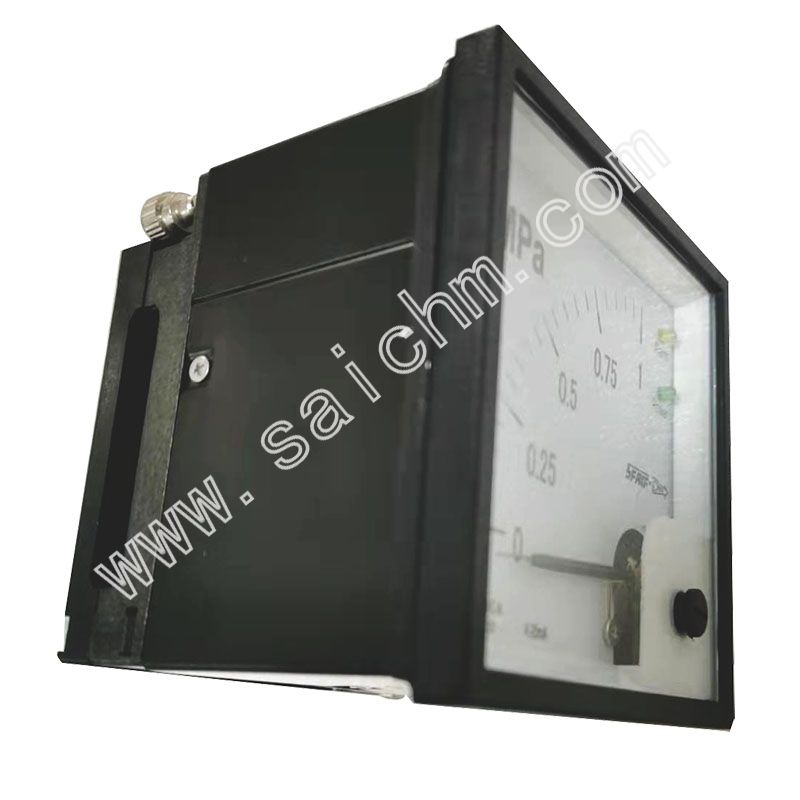

- 產品名稱：報警功能直流電流電壓表

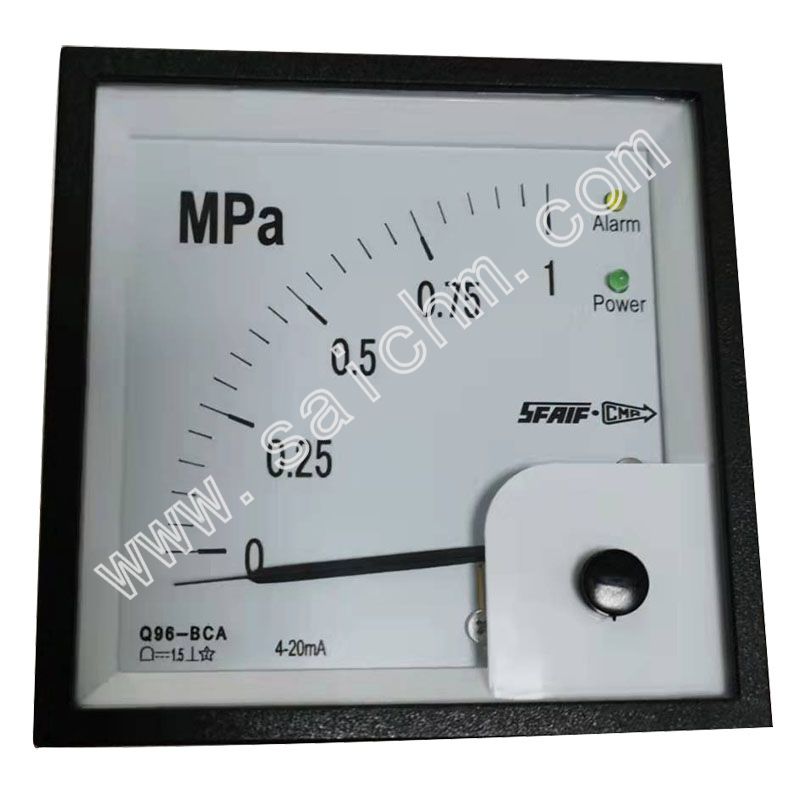

- 產品型號：Q96-BCA
- 產品銘牌：SFAIF.CRM
- 生產廠商：上海自一船用儀表廠
- 銷售單位：連儀
- 所屬類別：產品中心 > 船用儀表 > 直流電流表 >
-
特性： 用于電量測量指示儀表。帶越限報警觸點輸出。測量精度：1.5級耐 電 壓： 2kV 50Hz 1分鐘使用環境溫度： -25℃～+55℃外殼防護等級： IP44。IP56：適用于加裝密封罩的Q72、Q96型儀表.工作耐振動： 2～100Hz加速度≤0.7g相對濕度： ≤98%RH直流電壓表內阻：1kΩ/V產品型號展開角外型尺寸(A×B×C)開孔尺寸(D×D)工作電源備注Q72-BCA90°72
特性： 用于電量測量指示儀表。帶越限報警觸點輸出。
測量精度： 1.5 級
耐 電 壓： 2kV 50Hz 1分鐘
使用環境溫度： -25℃～+55℃
外殼防護等級： IP44 。
IP56：適用于加裝密封罩的Q72、Q96型儀表.
工作耐振動： 2～100Hz 加速度≤0.7g
相對濕度： ≤98% RH 直流電壓表內阻：1kΩ / V
產品型號 | 展開角 | 外型尺寸(A×B×C) | 開孔尺寸(D×D) | 工作電源 | 備注 |
Q72-BCA | 90° | 72×72×80 | 68+0.5×68+0.5 | DC24V ±20% | 帶開關量輸出 觸點容量： AC250V 1A / DC28V 1A 可單***設定上限、下限 或同時設定上下限。 （請在訂貨時注明） |
Q96-BCA | 96×96×80 | 92+0.5×92+0.5 | |||
Q144-BCA | 144×144×80 | 138+0.5×138+0.5 | |||
Q72-ZCA | 240° | 72×72×102 | 68+0.5×68+0.5 | DC24V ±20% | |
Q96-ZCA | 96×96×93 | 92+0.5×92+0.5 | |||
Q144-ZCA | 144×144×80 | 138+0.5×138+0.5 |
按用戶要求，直流表標度尺可刻制：
⒈ 零位在標度尺中心正負測量值對稱，或正負測量值不對稱引起零位偏離中心的任意位置。
⒉ 根據用戶要求，標度尺中刻制警示紅線、安全范圍值綠線，或帶狀線。
⒊ 按用戶需要可提供用來調節設定值的紅色指示針。
⒋ 根據用戶要求，也可以定制直流電壓表起始段區域壓縮刻度，放大所需指示值標度尺范圍，提高測量精度。
⒌ 在訂制特殊標度尺時，客戶須***提供圖樣要求。
測量范圍：
配75mV外附分流器接入 | |||||||
mV | V | mA | A | A | kA | ||
0～75 | 0～1 | 0～100 | 0～0.5 | 0～75 | 0～1 | 0～10 | 0～1 |
0～200 | 0～3 | 0～150 | 0～1 | 0～100 | 0～2 | 0～15 | 0～1.5 |
0～300 | 0～5 | 0～300 | 0～2 | 0～150 | 0～3 | 0～20 | 0～2 |
0～500 | 0～7.5 | 0～350 | 0～3 | 0～200 | 0～5 | 0～30 | 0～3 |
0～600 | 0～10 | 0～500 | 0～5 | 0～300 | 0～10 | 0～50 | 0～4 |
0～15 | 0～600 | 0～15 | 0～500 | 0～75 | 0～4.5 | ||
0～20 | 0～700 | 0～20 | 0～600 | 0～100 | 0～5 | ||
0～30 | 0～800 | 0～30 | 4～20 | 0～150 | 0～6 | ||
0～50 | 0～50 | 0～200 | 0～7.5 | ||||
0～75 | 0～300 | ||||||
0～500 | |||||||
0～750 | |||||||
注：連接外附分流器和表頭的定值導線電阻為0.035歐。 可為用戶提供測量范圍以外的規格。
