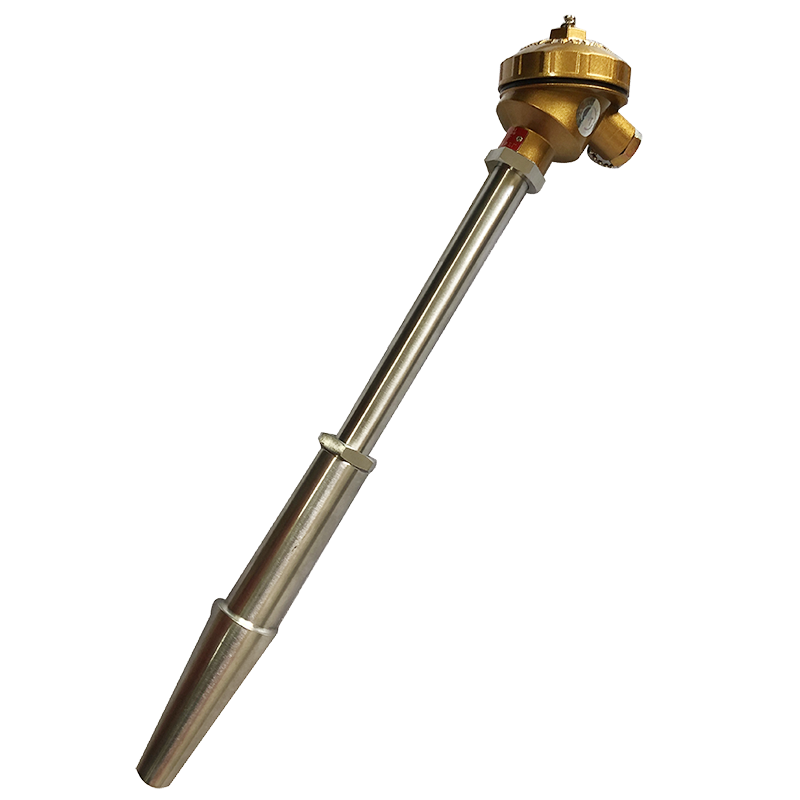

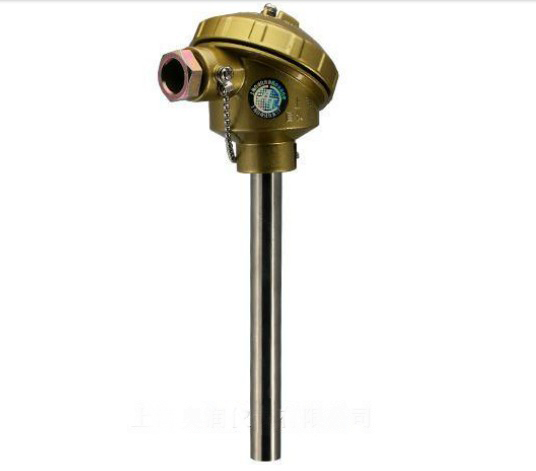

高溫高壓熱電偶

產品介紹

隨著我國電力工業的不斷發展，急需各種適用于電站的熱電偶，以代替進口。本廠先后引進了專業制造技術和設備，并在原有產品基礎上，參考美國的EBASCO規格，對產品進行重新設計，增加了新的品種，使整個配套系列的品種、規格******符合國產或引進的30萬、60萬千瓦發電機組以及國內其它機組配套需要，并以優異的質量來滿足市場，應符合JB/T9238-1999及JB/T8622-1997標準。

量程規格:

注:“t”為感溫元件實測溫度，

公稱壓力

一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

熱電偶絕緣電阻:

常溫絕緣電阻的試驗電壓為直流500V。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對溫度45%，大氣壓力86～106kpa。

對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ·m

即：Rr·L〉>100MΩ L>1m

式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；

L-熱電偶的長度，m

對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。

產品技術參數

置入長度I（mm）:50、100、150

注：*│1(mm)=│+100或│+150
