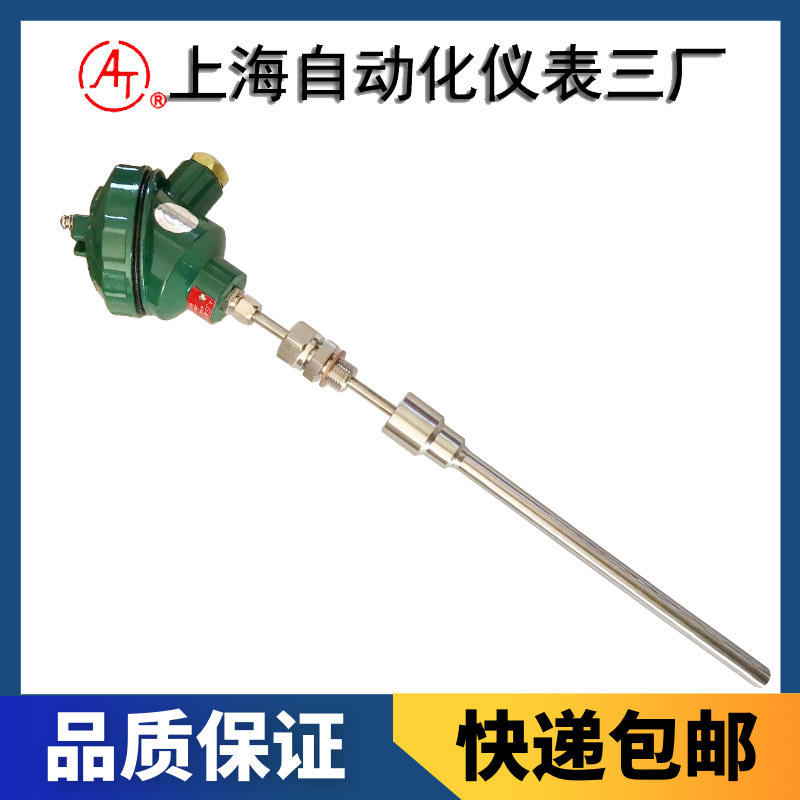

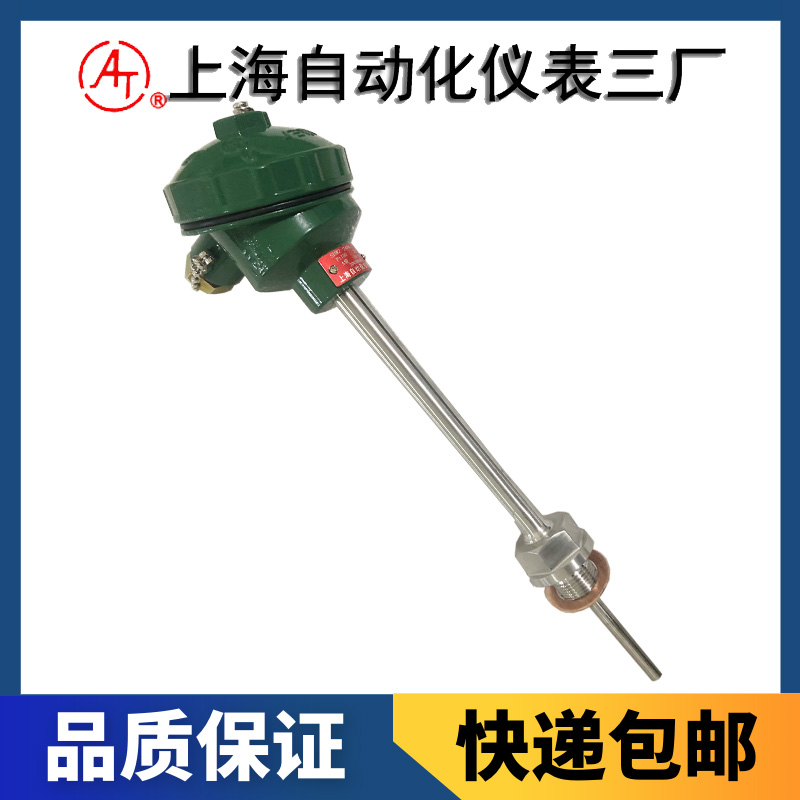

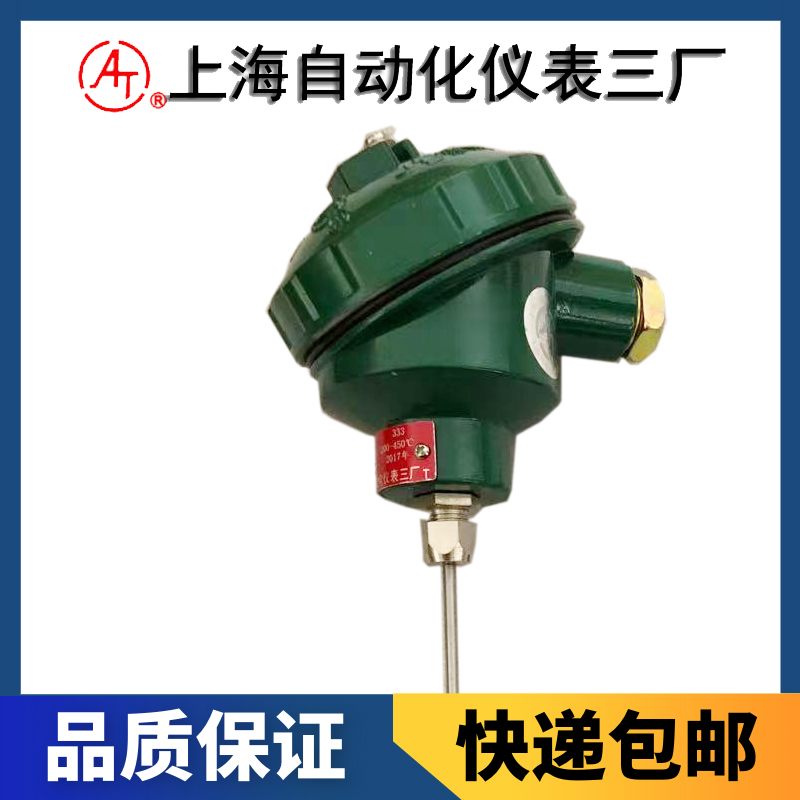

WZPK系列鎧裝熱電阻概述：
鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合，本廠生產的WZPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有準確，靈敏、熱響應時間快、質量穩定、使用壽命長等優點。
鎧裝鉑電阻外保護套管采用不銹鋼，內充滿高密度氧化物質的絕緣體，因此，它具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。
WZPK系列鎧裝熱電阻概述：
鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合，本廠生產的WZPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有準確，靈敏、熱響應時間快、質量穩定、使用壽命長等優點。
鎧裝鉑電阻外保護套管采用不銹鋼，內充滿高密度氧化物質的絕緣體，因此，它具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。
鎧裝鉑電阻可用于測量-200～500℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器，掃描器、數據記錄儀以及電腦提供準確的溫度變化輸入信號，應符合JB/T8622-1997標準。
鎧裝熱電阻工作原理
鎧裝鉑電阻工作原理：在溫度作用下鉑電阻絲的電阻隨之變化而變化。顯示儀表將會指示出鉑電阻產生的電阻值所對應的溫度值。
鎧裝熱電阻型號表示
| W | Z | P | K | 規格 | 內容 | |||||
- | 1 | 無固定裝置 | ||||||||
| 2 | 固定卡套螺紋 | |||||||||
| 3 | 可動卡套螺紋 | |||||||||
| 4 | 固定卡套法蘭 | |||||||||
| 5 | 可動卡套法蘭 | |||||||||
| 安裝固定形式 | 0 | 簡易式 | ||||||||
| 2 | 防濺式 | |||||||||
| 3 | 防水式 | |||||||||
| 6 | 插座式 | |||||||||
| 7 | 帶連線導線式 | |||||||||
接線盒形式 （自由端形式） | 3 | φ3 | ||||||||
| 4 | φ4 | |||||||||
| 5 | φ5 | |||||||||
| 6 | φ6 | |||||||||
| 直徑 | 引進元件 | |||||||||
| 設計序號 | ||||||||||
| W | Z | P | K | - | □ | □ | □ | S | A | |
鎧裝熱電阻主要技術指標
分度號Pt100：A級Ro=100±0.06Ω
B級Ro=100±0.12Ω
量程規格
型 號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差△t ℃ |
WZPK | Pt100 | -200～500 | A級 | ±（0.15或+0.002︱t︱） |
B級 | ±（0.3或+0.005︱t︱） |
注：式中“t”為感溫元件實測溫度******值
公稱壓力
一般是指在常溫下，保護管所能承受靜態外壓而不破裂，實驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。
熱電阻絕緣電阻：
常溫絕緣電阻的實驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％；常溫絕緣值應不小于100MΩ。
熱電阻允許通過電流
通過鎧裝鉑電阻測量電流***大不超過5mA。
鎧裝熱電阻型號規格
簡易端子
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 熱響應時間T0.5S | 直徑mm | 長度Lmm | 安裝固定裝置 |
WZPK-103S | Pt100 | -200~500 | A級 或 B級 | ≤3 | φ3 | 單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500 | 無固定裝置 |
WZPK-104S | ≤5 | φ4 | |||||
WZPK-105S | ≤8 | φ5 | |||||
WZPK-106S | ≤12 | φ6 | |||||
WZPK2-105SA | ≤8 | φ5 | |||||
WZPK2-106SA | ≤12 | φ6 | |||||
WZPK-203S | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-204S | ≤5 | φ4 | |||||
WZPK-205S | ≤8 | φ5 | |||||
WZPK-206S | ≤12 | φ6 | |||||
WZPK2-205SA | ≤8 | φ5 | |||||
WZPK2-206SA | ≤12 | φ6 | |||||
WZPK-303S | ≤3 | φ3 | 可動卡套螺栓 | ||||
WZPK-304S | ≤5 | φ4 | |||||
WZPK-305S | ≤8 | φ5 | |||||
WZPK-306S | ≤12 | φ6 | |||||
WZPK2-305SA | ≤8 | φ5 | |||||
WZPK2306SA | ≤12 | φ6 | |||||
WZPK-403S | ≤3 | φ3 | 固定卡套法蘭 | ||||
WZPK-404S | ≤5 | φ4 | |||||
WZPK-405S | ≤8 | φ5 | |||||
WZPK-406S | ≤12 | φ6 | |||||
WZPK2-405SA | ≤8 | φ5 | |||||
WZPK2406SA | ≤12 | φ6 | |||||
WZPK-503S | ≤3 | φ3 | 可運卡套法蘭 | ||||
WZPK-504S | ≤5 | φ4 | |||||
WZPK-505S | ≤8 | φ5 | |||||
WZPK-506S | ≤12 | φ6 | |||||
WZPK2-505SA | ≤8 | φ5 | |||||
WZPK2506SA | ≤12 | φ6 |
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2）雙支只生產B級
3）雙支為三線制引線
防濺式接線盒
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 熱響應時間T0.5S | 直徑mm | 長度Lmm | 安裝固定裝置 |
WZPK-123S | Pt100 | -200~500 | A級 或 B級 | ≤3 | φ3 | 單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500 | 無固定裝置 |
WZPK-124S | ≤5 | φ4 | |||||
WZPK-125S | ≤8 | φ5 | |||||
WZPK-126S | ≤12 | φ6 | |||||
WZPK2-125SA | ≤8 | φ5 | |||||
WZPK2-126SA | ≤12 | φ6 | |||||
WZPK-223S | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-224S | ≤5 | φ4 | |||||
WZPK-225S | ≤8 | φ5 | |||||
WZPK-226S | ≤12 | φ6 | |||||
WZPK2-225SA | ≤8 | φ5 | |||||
WZPK2-226SA | ≤12 | φ6 | |||||
WZPK-323S | ≤3 | φ3 | 可動卡套螺栓 | ||||
WZPK-324S | ≤5 | φ4 | |||||
WZPK-325S | ≤8 | φ5 | |||||
WZPK-326S | ≤12 | φ6 | |||||
WZPK2-325SA | ≤8 | φ5 | |||||
WZPK2326SA | ≤12 | φ6 | |||||
WZPK-423S | ≤3 | φ3 | 固定卡套法蘭 | ||||
WZPK-424S | ≤5 | φ4 | |||||
WZPK-425S | ≤8 | φ5 | |||||
WZPK-426S | ≤12 | φ6 | |||||
WZPK2-425SA | ≤8 | φ5 | |||||
WZPK2426SA | ≤12 | φ6 | |||||
WZPK-523S | ≤3 | φ3 | 可運卡套法蘭 | ||||
WZPK-524S | ≤5 | φ4 | |||||
WZPK-525S | ≤8 | φ5 | |||||
WZPK-526S | ≤12 | φ6 | |||||
WZPK2-525SA | ≤8 | φ5 | |||||
WZPK2526SA | ≤12 | φ6 |
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2）雙支只生產B級
3）雙支為三線制引線
防水式接線盒
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 熱響應時間T0.5S | 直徑mm | 長度Lmm | 安裝固定裝置 |
WZPK-133S | Pt100 | -200~500 | A級 或 B級 | ≤3 | φ3 | 單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500 | 無固定裝置 |
WZPK-134S | ≤5 | φ4 | |||||
WZPK-135S | ≤8 | φ5 | |||||
WZPK-136S | ≤12 | φ6 | |||||
WZPK2-135SA | ≤8 | φ5 | |||||
WZPK2-136SA | ≤12 | φ6 | |||||
WZPK-233S | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-234S | ≤5 | φ4 | |||||
WZPK-235S | ≤8 | φ5 | |||||
WZPK-236S | ≤12 | φ6 | |||||
WZPK2-235SA | ≤8 | φ5 | |||||
WZPK2-236SA | ≤12 | φ6 | |||||
WZPK-333S | ≤3 | φ3 | 可動卡套螺栓 | ||||
WZPK-334S | ≤5 | φ4 | |||||
WZPK-335S | ≤8 | φ5 | |||||
WZPK-336S | ≤12 | φ6 | |||||
WZPK2-335SA | ≤8 | φ5 | |||||
WZPK2336SA | ≤12 | φ6 | |||||
WZPK-433S | ≤3 | φ3 | 固定卡套法蘭 | ||||
WZPK-434S | ≤5 | φ4 | |||||
WZPK-435S | ≤8 | φ5 | |||||
WZPK-436S | ≤12 | φ6 | |||||
WZPK2-435SA | ≤8 | φ5 | |||||
WZPK2436SA | ≤12 | φ6 | |||||
WZPK-533S | ≤3 | φ3 | 可運卡套法蘭 | ||||
WZPK-534S | ≤5 | φ4 | |||||
WZPK-535S | ≤8 | φ5 | |||||
WZPK-536S | ≤12 | φ6 | |||||
WZPK2-535SA | ≤8 | φ5 | |||||
WZPK2536SA | ≤12 | φ6 |
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2）雙支只生產B級
3）雙支為三線制引線
插座式端子
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 熱響應時間T0.5S | 直徑mm | 長度Lmm | 安裝固定裝置 |
WZPK-163S | Pt100 | -200~500 | A級 或 B級 | ≤3 | φ3 | 單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500 | 無固定裝置 |
WZPK-164S | ≤5 | φ4 | |||||
WZPK-165S | ≤8 | φ5 | |||||
WZPK-166S | ≤12 | φ6 | |||||
WZPK2-165SA | ≤8 | φ5 | |||||
WZPK2-166SA | ≤12 | φ6 | |||||
WZPK-263S | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-264S | ≤5 | φ4 | |||||
WZPK-265S | ≤8 | φ5 | |||||
WZPK-266S | ≤12 | φ6 | |||||
WZPK2-265SA | ≤8 | φ5 | |||||
WZPK2-266SA | ≤12 | φ6 | |||||
WZPK-363S | ≤3 | φ3 | 可動卡套螺栓 | ||||
WZPK-364S | ≤5 | φ4 | |||||
WZPK-365S | ≤8 | φ5 | |||||
WZPK-366S | ≤12 | φ6 | |||||
WZPK2-365SA | ≤8 | φ5 | |||||
WZPK2366SA | ≤12 | φ6 | |||||
WZPK-463S | ≤3 | φ3 | 固定卡套法蘭 | ||||
WZPK-464S | ≤5 | φ4 | |||||
WZPK-465S | ≤8 | φ5 | |||||
WZPK-466S | ≤12 | φ6 | |||||
WZPK2-465SA | ≤8 | φ5 | |||||
WZPK2466SA | ≤12 | φ6 | |||||
WZPK-563S | ≤3 | φ3 | 可運卡套法蘭 | ||||
WZPK-564S | ≤5 | φ4 | |||||
WZPK-565S | ≤8 | φ5 | |||||
WZPK-566S | ≤12 | φ6 | |||||
WZPK2-565SA | ≤8 | φ5 | |||||
WZPK2566SA | ≤12 | φ6 |
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2）雙支只生產B級
3）雙支為三線制引線
帶延長導線
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 熱響應時間T0.5S | 直徑mm | 長度Lmm | 安裝固定裝置 |
WZPK-173S | Pt100 | -200~500 | A級 或 B級 | ≤3 | φ3 | 單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500 | 無固定裝置 |
WZPK-174S | ≤5 | φ4 | |||||
WZPK-175S | ≤8 | φ5 | |||||
WZPK-176S | ≤12 | φ6 | |||||
WZPK2-175SA | ≤8 | φ5 | |||||
WZPK2-176SA | ≤12 | φ6 | |||||
WZPK-273S | ≤3 | φ3 | 固定卡套螺栓 | ||||
WZPK-274S | ≤5 | φ4 | |||||
WZPK-275S | ≤8 | φ5 | |||||
WZPK-276S | ≤12 | φ6 | |||||
WZPK2-275SA | ≤8 | φ5 | |||||
WZPK2-276SA | ≤12 | φ6 | |||||
WZPK-373S | ≤3 | φ3 | 可動卡套螺栓 | ||||
WZPK-374S | ≤5 | φ4 | |||||
WZPK-375S | ≤8 | φ5 | |||||
WZPK-376S | ≤12 | φ6 | |||||
WZPK2-375SA | ≤8 | φ5 | |||||
WZPK2376SA | ≤12 | φ6 | |||||
WZPK-473S | ≤3 | φ3 | 固定卡套法蘭 | ||||
WZPK-474S | ≤5 | φ4 | |||||
WZPK-475S | ≤8 | φ5 | |||||
WZPK-476S | ≤12 | φ6 | |||||
WZPK2-475SA | ≤8 | φ5 | |||||
WZPK2476SA | ≤12 | φ6 | |||||
WZPK-573S | ≤3 | φ3 | 可運卡套法蘭 | ||||
WZPK-574S | ≤5 | φ4 | |||||
WZPK-575S | ≤8 | φ5 | |||||
WZPK-576S | ≤12 | φ6 | |||||
WZPK2-575SA | ≤8 | φ5 | |||||
WZPK2576SA | ≤12 | φ6 |
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2）雙支只生產B級
3）雙支為三線制引線
